वाष्प पुनर्चक्रण से थर्मल ऑक्सीडायज़र तक कम गर्मी विनिमय हानि छोटा पदचिह्न 22 टी/एच वाष्प सह उत्पादन

वाष्प पुनर्चक्रण पुनर्योजी थर्मल ऑक्सीडायज़र कम गर्मी विनिमय हानि छोटा पदचिह्न

अवलोकन:

इस्पात लुढ़काव और गर्मी उपचार प्रक्रिया में,पुनरुत्पादक भट्ठी एक दो तरफा रिवर्स दहन प्रणाली के माध्यम से एक समान भट्ठी तापमान वितरण प्राप्त करती है ताकि स्टील बिलेट के स्थानीय अतिज्वलन या अपर्याप्त ताप से बचा जा सकेइसकी उच्च तापमान गर्मी भंडारण क्षमता (1200°C से ऊपर) आयरन ऑक्साइड स्केल के उत्पादन को काफी कम कर सकती है और इस्पात उपज दर में सुधार कर सकती है। the regenerative heating furnace saves more than 40% energy compared to the traditional pusher furnace and has become a standard equipment for modern steel plants to reduce energy consumption per ton of steel.

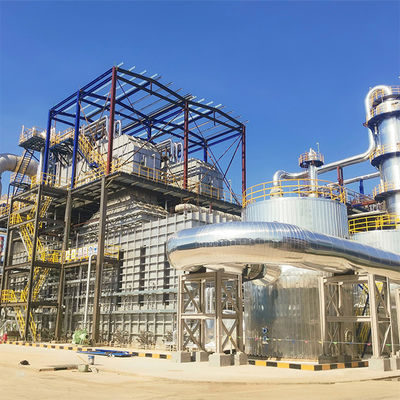

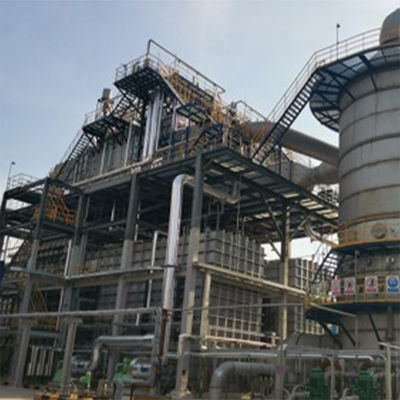

उत्पाद छविः

उत्पाद का परिचय:

यह प्रणाली 100,000 टन/वर्ष की एमएमए (मिथाइल मेथैक्रिलैट) इकाई के लिए अनुकूलित है।यह उच्च सांद्रता वाले कार्बनिक अपशिष्ट तरल और प्रक्रिया अपशिष्ट गैस (रिकॉम्बिनेंट तरल सहित) के लिए आरटीओ थर्मल स्टोरेज ऑक्सीकरण + अपशिष्ट तरल समन्वित दहन प्रक्रिया को अपनाता है।1100°C के उच्च तापमान के माध्यम से, एमएमए के उप-उत्पाद (जैसे अल्डेहाइड्स और एस्टर कार्बनिक पदार्थ) पूरी तरह से विघटित हो जाते हैं,और अपशिष्ट गर्मी बॉयलर का उपयोग औद्योगिक ग्रेड सुपरहीटेड भाप का उत्पादन करने के लिए धुआं गैस गर्मी को पुनः प्राप्त करने के लिए किया जाता है, ताकि अपशिष्ट तरल और अपशिष्ट गैस और ऊर्जा पुनर्जनन की एक साथ हानिरहितता प्राप्त हो सके।धुआं गैस SNCR denitrification और अर्ध सूखी desulfurization और धूल हटाने के बाद मानकों के अनुपालन में छोड़ा जाता है, "जली-अपशिष्ट गर्मी-शुद्धिकरण" की पूरी प्रक्रिया का एक बंद लूप बनाते हुए, 30 मिलियन युआन से अधिक की वार्षिक भाप आपूर्ति मूल्य के साथ।

‌अपशिष्ट गैस उपचार क्षमता:71,603 Nm3/h (एमएमए प्रक्रिया अपशिष्ट गैस सहित)
‌केंद्रित प्रक्रिया अपशिष्ट तरल उपचार क्षमताः9,600 किलोग्राम/घंटा
जैव रासायनिक अपशिष्ट तरल उपचार क्षमताः3,000 किलोग्राम/घंटा
पुनर्मिलन तरल पदार्थ उपचार क्षमताः1,264 किलोग्राम/घंटा
भाप सह-उत्पादन22 टन/घंटा (उपर गरम भाप)
‌भाप पैरामीटरः4.3 एमपीएजी, 435°सी (सीधे उत्पादन चक्र में प्रयोग किया जाता है)
‌पदचिह्न:60m×30m (मॉड्यूलर कॉम्पैक्ट डिजाइन)
दहन इकाई:अपशिष्ट तरल जलानेवाला (950-1100°C)
अपशिष्ट गर्मी का पुनः उपयोगःअपशिष्ट गर्मी बॉयलर + उच्च तापमान प्लेट हीट एक्सचेंजर
शुद्धिकरण मॉड्यूलःएसएनसीआर डेनिट्रिफिकेशन, अर्ध-शुष्क स्क्रबर, प्रेरित ड्राफ्ट प्रशंसक
पूर्व उपचार:अपशिष्ट जल निकासी टॉवर प्रणाली

सिद्धांत:
आरटीओ में उच्च तापमान वाले सिरेमिक माध्यमों से भरे अछूते कक्ष होते हैं। संचालन के दौरान प्रदूषित हवा एक ऊर्जा वसूली कक्ष के माध्यम से ऑक्सीकरण में प्रवेश करती है,जहां सिरेमिक मीडिया इसे ऑक्सीकरण कक्ष में पेश करने से पहले इसे प्रीहीट करता हैजैसे-जैसे हवा बिस्तर के माध्यम से चलती है, उसका तापमान तेजी से बढ़ता है। दहन कक्ष में ऑक्सीकरण प्रतिक्रिया होती है, जो प्रदूषक से भरी हवा को CO2 और जल वाष्प में बदल देती है।थर्मल ऊर्जा की एक महत्वपूर्ण मात्रा जारी.

गर्म, स्वच्छ गैस दूसरे रिकवरी बेड के माध्यम से बाहर निकलती है, गर्मी को सिरेमिक मीडिया में छोड़ देती है।आने वाली हवा को गर्म करने के लिए संग्रहीत गर्मी का उपयोग करनाआवधिक रूप से इनलेट, आउटलेट और प्यूरीफिकेशन प्रक्रियाओं को स्विच करके, ऑक्सीकरण में प्रवाह दिशा बदलता है, पूर्व-गर्म, ऑक्सीकरण, गर्मी भंडारण और रिलीज चरणों को पूरा करता है।यह गर्मी भंडारण प्रक्रिया ऑक्सीकरण के दौरान जारी होने वाली ताप ऊर्जा का पुनः उपयोग करने की अनुमति देती है, प्रीहीटिंग के लिए ईंधन की खपत को कम करता है।

इष्टतम गर्मी वसूली दक्षता बनाए रखने के लिए, पीएलसी प्रणाली द्वारा नियंत्रित स्वचालित डायवर्टर वाल्वों का उपयोग करके प्रक्रिया प्रवाह की दिशा को नियमित रूप से स्विच किया जाता है।

लाभः
(1) एकल प्रणाली तीन प्रकार के जटिल माध्यमों के साथ संगत हैः केंद्रित अपशिष्ट तरल, जैव रासायनिक अपशिष्ट तरल, और पुनर्मिलन तरल। कार्बनिक पदार्थ को हटाने की दर ≥99.9% है,एमएमए प्रक्रिया में "परिवर्तनीय अपशिष्ट तरल घटकों और ऊष्मांक मूल्य में बड़े उतार-चढ़ाव" की समस्या को हल करना.

(2) इनसिरेटर 1100°C तक के तापमान का सामना कर सकता है और इसका निवास समय ≥2 सेकंड का होता है, जिससे यह सुनिश्चित होता है कि डाइऑक्सिन और अव्यवस्थित होने में मुश्किल घटक पूरी तरह से विघटित हो जाएं।

(3) रासायनिक संयंत्र नेटवर्क की जरूरतों के अनुरूप भाप मापदंडों को माध्यमिक गर्मी विनिमय घाटे को कम करने के लिए अनुकूलित किया जाता है। पारंपरिक जल निकासी प्रणालियों की तुलना में फर्श का क्षेत्रफल 15% कम हो जाता है।

(4) यह उच्च मूल्यवर्धित रासायनिक परियोजनाओं जैसे कि एमएमए के लिए "पर्यावरण संरक्षण अनुपालन-वाष्प पुनः उपयोग-लागत में कमी और दक्षता में सुधार" का एक एकीकृत समाधान प्रदान करता है,"लगभग शून्य उत्सर्जन" कारखाने के लक्ष्य को प्राप्त करने में मदद करना.

अनुसंधान एवं विकास और उत्पादन:

रुइडिंग ने जियांगसू प्रांत के स्वच्छ दहन संसाधन इंजीनियरिंग प्रौद्योगिकी केंद्र और JICUI-रूइडिंग संयुक्त नवाचार केंद्र की प्रमुख प्रयोगशाला की स्थापना की है।

यहप्रयोगशाला उन्नत पता लगाने वाले उपकरणों से लैस है जैसे कि आईसीपी प्रेरक रूप से जुड़ी प्लाज्मा उत्सर्जन स्पेक्ट्रोमेट्री, परमाणु अवशोषण स्पेक्ट्रोफोटोमेट्री, परमाणु फ्लोरोसेंस स्पेक्ट्रोफोटोमेट्री,उच्च तापमान दहन आयन क्रोमैटोग्राफी विश्लेषक, उच्च तापमान दहन दर विश्लेषक, और तेजी से संतुलन फ्लैश बिंदु परीक्षक. यह भारी धातु विश्लेषण, तत्व विश्लेषण, ऑफ-गैस ऊष्मांक मूल्य विश्लेषण के लिए क्षमताओं के मालिक है,राख के पिघलने के बिंदु का पता लगानाजल निकासी, जल निकासी, जल निकासी, जल निकासी, जल निकासी आदि।

संबंधित उत्पाद:

मुख्य ग्राहक:

कंपनी का परिचय:

रुडिंग को थर्मल ऑक्सीडायज़र (जिसे दहनशाला भी कहा जाता है) सहित औद्योगिक अपशिष्ट दहन उपचार प्रणाली के इंजीनियरिंग, निर्माण, निर्माण, कमीशन सेवा में विशेषज्ञता प्राप्त है।,हीट रिकवरी सिस्टम (बॉयलर), दबावयुक्त पात्र, धुआं गैस उपचार प्रणाली (डीएसओएक्स, डीएनओएक्स) और प्लेट हीट एक्सचेंजर आदि।

रुइडिंग को पर्यावरण संरक्षण इंजीनियरिंग वर्ग 2 (अवशिष्ट गैस, अपशिष्ट तरल, अपशिष्ट ठोस उपचार) ईपीसी प्रमाण पत्र, एएसएमई प्रमाण पत्र,वर्ग ए के बॉयलरों के निर्माण का लाइसेंस, कक्षा ए बॉयलर स्थापना और पुनर्मिलन और रखरखाव प्रमाण पत्र, प्रेस पोत के लिए ए 2 डिजाइन और विनिर्माण प्रमाण पत्र, जीसी 1, जीसी 2 प्रेस पाइपलाइन डिजाइन और निर्माण प्रमाण पत्र।

रोनाहमारे पास 250,000 वर्ग मीटर से अधिक का निर्माण क्षेत्र है और हमारे पास लगभग 300 पेशेवर और तकनीकी कर्मचारी हैं। हमने 500 से अधिक इंजीनियरिंग परियोजनाएं पूरी की हैं,विभिन्न घरेलू और अंतर्राष्ट्रीय उद्योगों में फैला हुआ है, पेट्रोकेमिकल उद्योग में एक महत्वपूर्ण बाजार हिस्सेदारी के साथ।

अक्सर पूछे जाने वाले प्रश्न:

1कंपनी का मुख्य व्यवसाय क्या है?‌
औद्योगिक कचरे (अपशिष्ट गैस/अपशिष्ट तरल/ठोस कचरा) के जल निकासी उपचार उपकरण और विशेष बॉयलरों के अनुसंधान एवं विकास, डिजाइन, उत्पादन, स्थापना और चालू करने पर ध्यान केंद्रित करना।और सहायक उपकरण (जैसे हीट एक्सचेंजर) प्रदान करते हैं, कीचड़ ड्रायर आदि) ।
2क्या आपके पास उद्योग योग्यता प्रमाण पत्र है?
कंपनी ने अब गुणवत्ता, पर्यावरण, व्यावसायिक स्वास्थ्य, और व्यावसायिक स्वच्छता और सुरक्षा प्रबंधन प्रणाली प्रमाणन पारित किया है,और पर्यावरण संरक्षण इंजीनियरिंग अनुबंध के लिए दूसरे स्तर की योग्यता है, कक्षा बी विशेष पर्यावरण इंजीनियरिंग डिजाइन, कक्षा ए बॉयलर निर्माण योग्यता, कक्षा ए बॉयलर स्थापना, निरीक्षण और रखरखाव प्रमाण पत्र,A2 दबाव पात्र डिजाइन और निर्माण प्रमाण पत्र, जीसी1, जीसी2 दबाव पाइपलाइन डिजाइन और स्थापना प्रमाण पत्र, और कक्षा ए पर्यावरण प्रदूषण नियंत्रण (अपशिष्ट, अपशिष्ट गैस, अपशिष्ट तरल) योग्यता प्रमाण पत्र।
‌3मुख्य उत्पाद क्या हैं?
(1) अपशिष्ट गैस जलानेवाला:
पुनरुत्पादक थर्मल ऑक्सीकरण भट्ठी (आरटीओ), पुनरुत्पादक उत्प्रेरक ऑक्सीकरण भट्ठी (आरसी0), उत्प्रेरक ऑक्सीकरण भट्ठी (सी0), उच्च तापमान थर्मल इनसिनेटर (टी0),कैटालिटिक डेनिट्रिफिकेशन फर्नेस (एससीआर)
(2) अपशिष्ट तरल जलनेवाला:
कार्बनिक अपशिष्ट तरल जलाशय, नमक युक्त अपशिष्ट तरल जलाशय, भारी घटक अवशेष जलाशय
(3) ठोस जलानेवाला:
मिश्रित घूर्णी भट्ठी दहन, गैस नियंत्रित पायरोलिसिस दहन, द्रव बिस्तर दहन, चरण प्रकार के दहन
(4) ए-स्तरीय बॉयलर:
मॉड्यूलर अपशिष्ट गर्मी बॉयलर, सुरंग अपशिष्ट गर्मी बॉयलर, भट्ठी-बॉयलर एकीकृत दहन बॉयलर, बड़े गुहा झिल्ली दीवार बॉयलर, फायर ट्यूब बॉयलर
(5) प्लेट हीट एक्सचेंजर:
पूरी तरह से वेल्डेड दबाव प्लेट हीट एक्सचेंजर, उच्च दक्षता वर्टेक्स ट्यूब हीट एक्सचेंजर, उच्च दक्षता सर्पिल ट्यूब हीट एक्सचेंजर
(6) दहन सहायक मशीन:
स्लैग ड्रायर, अनुकूलित बर्नर, ठोस अपशिष्ट कुचल, वीओसी उत्प्रेरक
4क्या आपके पास कभी सीमा पार सहयोग का अनुभव रहा है?

हमारे पास 29 पेटेंट प्रौद्योगिकियां हैं, जो दहन संयंत्र संरचना अनुकूलन, गर्मी वसूली आदि के क्षेत्रों को कवर करती हैं। कंपनी के पास चीन में प्रथम श्रेणी की डिजाइन टीम है,जो दहनशाला प्रौद्योगिकी में महारत हासिल है और दहनशालाओं के संचालन से परिचित हैडिजाइनरों के पास ठोस सैद्धांतिक आधार और समृद्ध डिजाइन और व्यावहारिक अनुभव है।वे प्रक्रिया और संरचनात्मक डिजाइन करने के लिए देश और विदेश में उन्नत उपकरणों के संचालन को जोड़ते हैं. डिजाइन प्रतिक्रिया तेज है, और योजना खरीदार की आवश्यकताओं के अनुसार समय में संशोधित किया जा सकता है, और अनुकूलन सुझाव खरीदार के डेटा और प्रक्रियाओं के अनुसार किया जा सकता है।
5सेवा के दायरे में क्या शामिल है?
हम परियोजना परामर्श, योजना डिजाइन, उपकरण विनिर्माण से लेकर स्थापना और कमीशनिंग तक पूर्ण प्रक्रिया सेवाएं प्रदान करते हैं और दबाव पाइपलाइन और बॉयलर नवीनीकरण का समर्थन करते हैं।
6क्या संदर्भ के लिए कोई सफल मामले हैं?
इसने पेट्रोलियम, रासायनिक, दवा और ठोस अपशिष्ट निपटान सहित कई उद्योगों की सेवा की है। विशिष्ट मामलों में कार्बनिक अपशिष्ट गैस आरटीओ प्रणाली,रासायनिक कचरे के तरल जलने की परियोजनाआदि।
7सहयोग या उद्धरण कैसे प्राप्त करें?
आप अपनी आवश्यकताओं को आधिकारिक वेबसाइट के ऑनलाइन फॉर्म के माध्यम से भेज सकते हैं, या सीधे संपर्क कर सकते हैंः
टेलीफोनः +86 15606162805 ; +86 0510-87418884
ईमेलः ruiding@rdee.com.cn
पताः चीन के जियांगसू प्रांत के यिक्सिंग शहर में शिनझुआंग औद्योगिक एकाग्रता क्षेत्र।
8क्या कोई अंतरराष्ट्रीय व्यापारिक सहयोग है?
स्वतंत्र आयात और निर्यात अधिकारों को धारण करते हुए, हम विदेशी ग्राहकों के लिए उपकरण निर्यात और तकनीकी समाधान अनुकूलन सेवाएं प्रदान कर सकते हैं।
